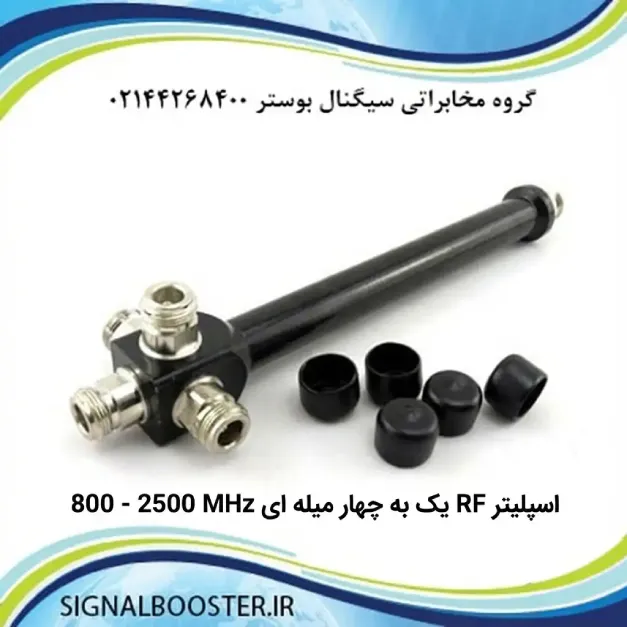

اسپلیتر 4 راهه مخابراتی

اسپلیتر 4 راهه مخابراتی میله‌ای (یا 4 پورت میله‌ای) یکی از انواع اسپلیترهای غیرفعال (Passive) است که برای تقسیم سیگنال‌های مخابراتی، تلویزیونی یا رادیویی به چهار مسیر خروجی استفاده می‌شود. این اسپلیترها معمولاً به شکل استوانه‌ای (میله‌ای) طراحی شده و در سیستم‌های آنتن مرکزی، شبکه‌های کابلی و ارتباطی کاربرد دارند.

ویژگی‌های اسپلیتر 4 راهه مخابراتی میله‌ای:

1. تعداد پورت‌ها:

– 1 ورودی (Input) + 4 خروجی (Output)

2. جنس بدنه:

– معمولاً ازفلز (آلومینیوم یا فولاد) برای کاهش نویز و افزایش دوام.

3. محدوده فرکانسی:

– معمولاً 5 MHz تا 2500 MHz(مناسب برای سیگنال‌های دیجیتال، آنالوگ و مخابراتی).

4.امپدانس:

– 75 اهم (برای سیستم‌های تلویزیونی و کابلی) یا 50 اهم(برای کاربردهای رادیویی).

5. تضعیف سیگنال (Insertion Loss):

– حدود  7 تا 8 دسی‌بل برای هر خروجی (بسته به کیفیت اسپلیتر).

6. ایزولاسیون بین پورت‌ها (Isolation):

– معمولاً ≥20 dB (جلوگیری از نویز و تداخل بین خروجی‌ها).

کاربردهای اسپلیتر 4 راهه میله‌ای:

– تقسیم سیگنال آنتن مرکزی در ساختمان‌های مسکونی و اداری.

– تقسیم سیگنال تقویت شده در تقویت کننده های انتن موبایل {رپیتر}

– سیستم‌های رادیویی و BTS  (در برخی کاربردهای مخابراتی).

– توزیع سیگنال در سیستم‌های نظارت تصویری (CCTV).

انواع اسپلیتر 4 راهه میله‌ای:

1. اسپلیتر معمولی (غیرفعال) :

– بدون تقویت‌کننده، فقط برای تقسیم سیگنال.

2. اسپلیتر اکتیو (فعال) :

– دارای تقویت‌کننده (Amplifier) برای جبران افت سیگنال.

نصب اسپلیتر 4 راهه میله‌ای:

1. سیگنال ورودی (مثلاً از آنتن یا مودم) را به پورت IN  وصل کنید.

2. کابل‌های خروجی را به پورت‌های OUT متصل نمایید.

3. در صورت نیاز، از تست‌ر سیگنال برای بررسی کیفیت خروجی‌ها استفاده کنید.
